一、 产品简介

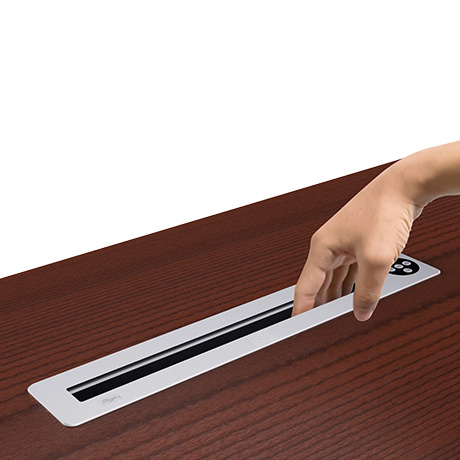

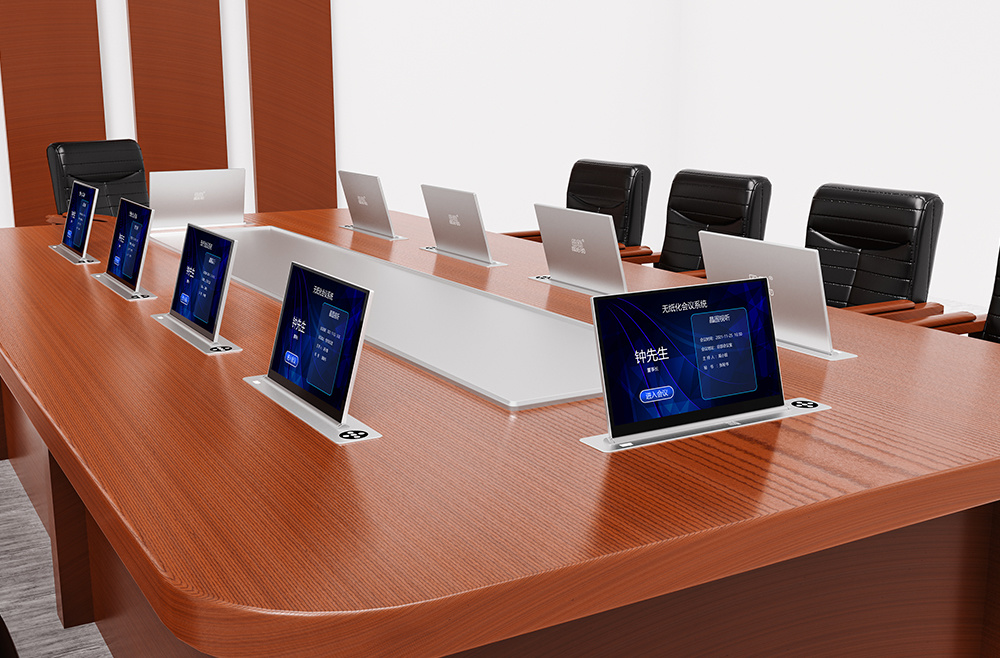

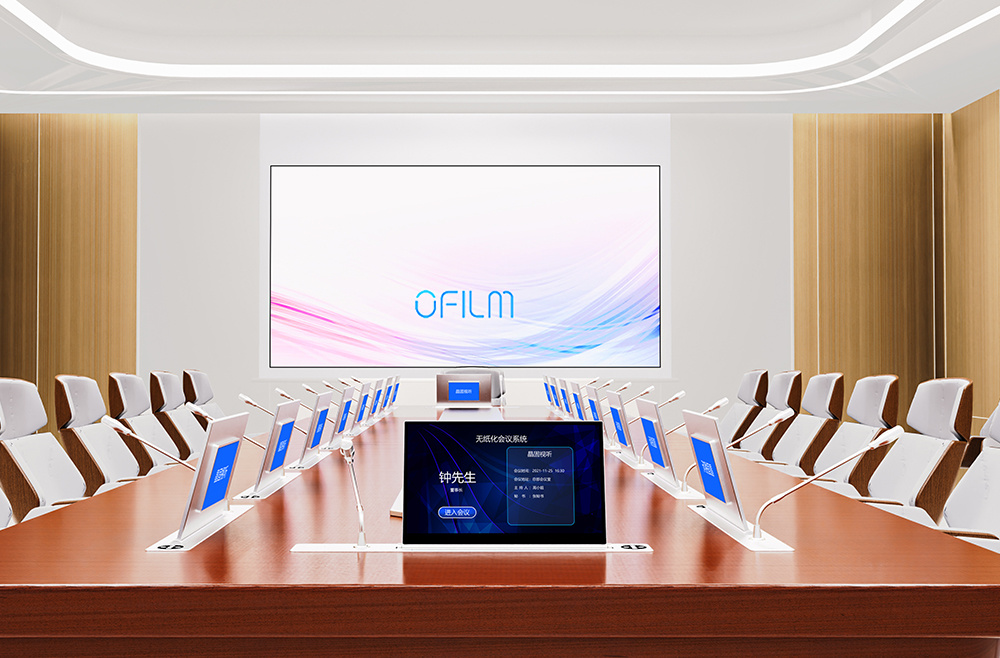

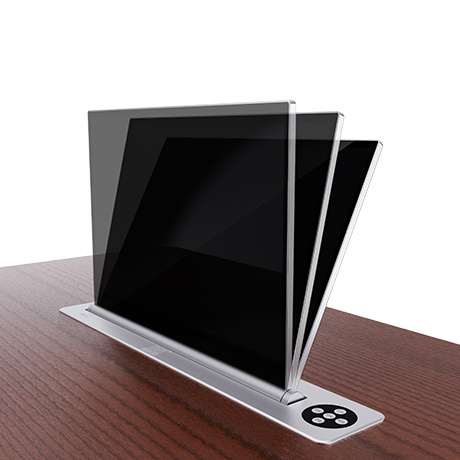

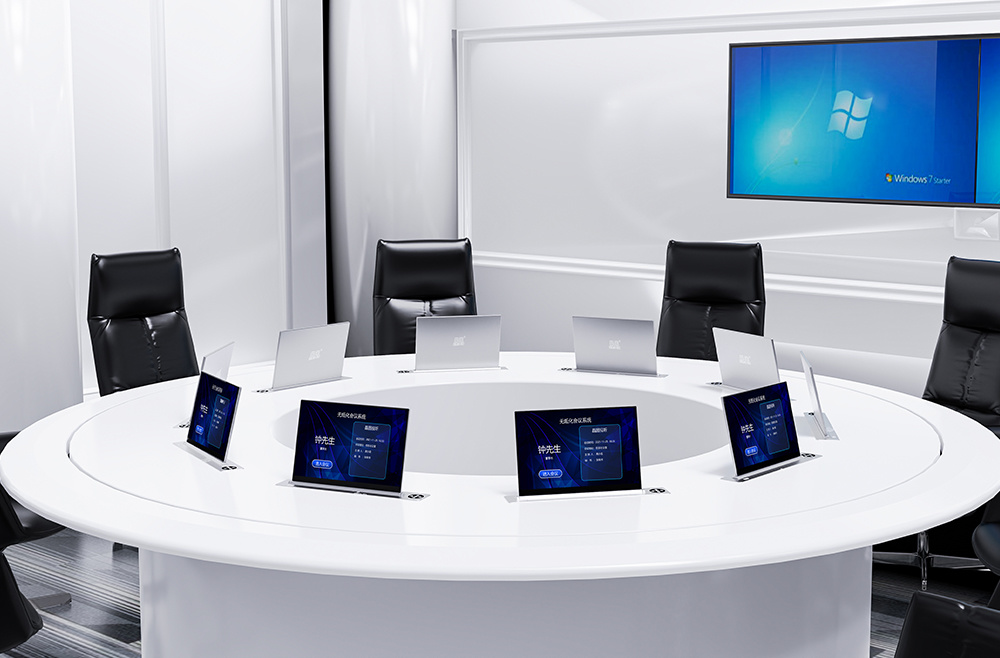

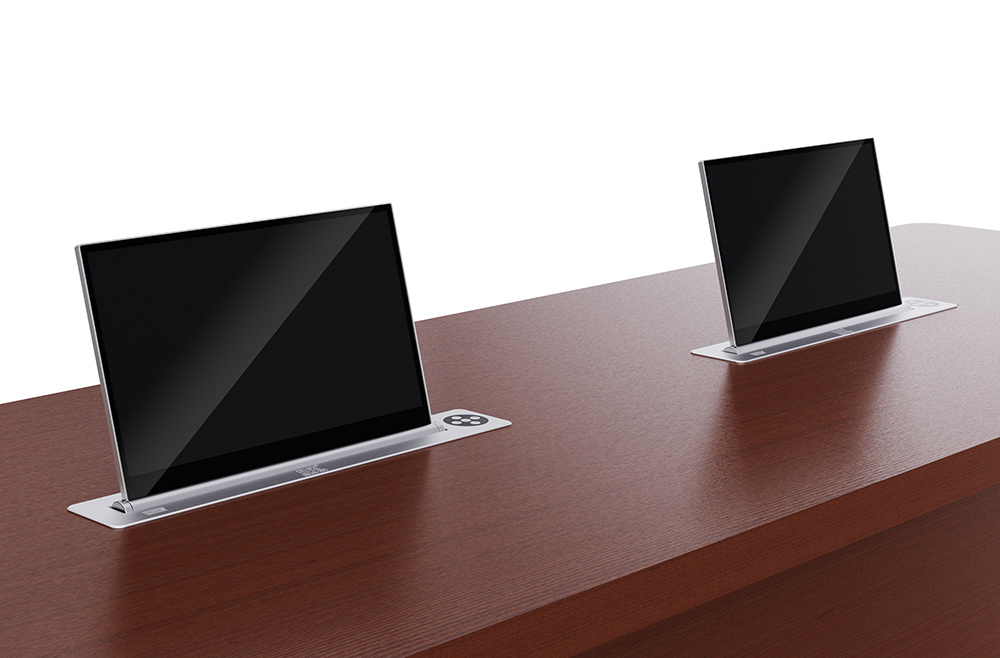

液晶显示屏翻转器主要应用于各种高档会议厅、交易厅、高级多媒体网络系统、办公家私场所，当打开翻转器时液晶显示屏会自动翻转成105度角度（特殊要求也可以另行设计），键盘也同时会自动升起与桌面齐平，当不使用时，显示屏可自动翻转隐藏于桌面内部，产品具有防盗、防尘保持桌面平整，美化桌面等功能 。
本公司最新研发生产的液晶显示屏翻转器克服了以往翻转器外观不精致、机体笨重、翻转不稳定等缺点，进一步改造成了新一代具有超薄、超静音、外观精致高档、机体轻巧、翻转稳定等特点的显示屏翻转器，是家具的优良配套设备，无疑为如今略显沉闷的家具市场注入了新的亮点与活力。可手控、遥控与集中控制。
二、 功能特点
1、具有电源保护功能：液晶屏翻转后自动供电；液晶屏下降时自动断电；减少电能损耗。
2、支持RS232控制，可单机使用和通过中控系统实现集中控制
3、超静音设计，翻转噪音小于30分贝
4、翻转单程时间少。
三、 产品参数
面板材质：高档铝合金
产品颜色:拉丝黑色/拉丝银色
产品规格：毛重21KG， 0.12立方；净重：15KG
控制方式：面板手动控制：射频遥控控制：中控RS232，SR485控制
翻转角度：≤105
遥控距离：30米
工作温度：负10度至45度
相对湿度：不大于80%（20±5度
电源要求：电源交流电220V 50Hz
采用超薄显示屏，高清1920*1080分辨率。符合要求标准
四、 包装清单
|
序号
|
名称
|
数量
|
备注
|
|
1
|
遥控器
|
1个
|
标配
|
|
3
|
合格证
|
1份
|
标配
|
|
4
|
电源线
|
1条
|
标配
|
|
5
|
保修卡
|
1份
|
标配
|
五、 尺寸说明
|
型号
|
颜色
|
屏幕分辨率
|
面板尺寸
|
机箱尺寸
|
|
JG156-FZ
|
黑色银色
|
1920*1080
|
466*374*5mm
|
439*347*130mm
|
|
JG173-FZ
|
黑色银色
|
1920*1080
|
500*415*5mm
|
473*388*137mm
|
|
JG184-FZ
|
黑色银色
|
1920*1080
|
605*470*5mm
|
500*410*137mm
|
|
JG185-FZ
|
黑色银色
|
1376*768
|
605*470*5mm
|
500*410*137mm
|
|
JG215-FZ
|
黑色银色
|
1920*1080
|
605*470*5mm
|
575*440*143mm
|
六、 控制说明
1. 单台无线遥控，一对一控制。
2. 无线遥控分组控制，最多五组，多台机分组，一个遥控器控制操作方法
3. 在接通电源的状态下同时按住升降器面板上面的“暂停”与“上升”键持续约2秒左右，机器里的指示灯会开始闪烁，然后按下遥控器背面的对码按钮1秒左右，如机器里的指示灯停止闪烁，则对码成功。机器已能用遥控器控制。不成功则重复以上操作。
4. 485控制方式:
5. RS485连接线:
6. 用RS485交叉线（2-3-5对3-2-5）将第一台液晶屏升降器与中控485串口连接；每台液晶屏升降器之间用RS485直连线（2-3-5对2-3-5）串连即可。
7. RS485端口设置：
波特率 9600
数据长度 8
奇偶校验 N
停止位 1
控制协议结构：
3F AA 00 CC DD EE FF 0D
AA: 内部指令
00 为单独控制和地址设置时内部指令
01 为分组群控指令
02 为随机群控指令
03 为键盘输入控制指令
CC: 群组地址（0～9）
DD: 单个独立地址 （0~255）
EE: 动作指令 0x44 升 0x22 降 0x32 停 0x10 设置地址
FF: 当随机群控是，该字节为群控的数量 即 0x0D后面的字节数(1-64)，当内部指令为0x03时，该字节为对应键盘的键值，
如：3F 03 00 00 00 00 01 0D 该条指令为向升降器发送 数字1，
如果要让地址为十进制12的升降器升则要发
3F 03 00 00 00 00 01 0D
3F 03 00 00 00 00 02 0D
3F 03 00 00 00 44 00 0D
每两条指令之间的时间间隔不能超过5秒，超出则所发指令被做无效处理。
翻转器，升降器:RS232直连线，接3.5脚。RS485，3脚接负，5脚接正。
波特率 9600，数据位 8bit，校验位 NONE，停止位 1bit。
上升:FF 10 11 00 EE FF 10 11 00 EE FF 10 11 00 EE FF 10 11 00 EE FF 10 11 00 EE，
停止:FF 10 11 00 CC FF 10 11 00 CC FF 10 11 00 CC FF 10 11 00 CC FF 10 11 00 CC，
下降:FF 10 11 00 DD FF 10 11 00 DD FF 10 11 00 DD FF 10 11 00 DD FF 10 11 00 DD
8.中控控制：通过板上RS485口，按上述协议说明进行控制。
按键控制：分5个按键 ，后仰 前仰 停止 上升 下降
后仰：为升降器升到顶（即上限位行程开关动作后），按该键，转角电机正转，松该键转角电机停止；在对码模式下 该键为机器群组地址 加1
前仰：为升降器升到顶（即上限位行程开关动作后），按该键，转角电机反转，松该键转角电机停止；在对码模式下 该键为机器群组地址 减1
停止：转角电机 升降电机工作过程中 按该键，所有电机停止工作；在对码模式下 长按该键为推出对码模式，并保存所设置的地址。
上升：按该键，升降电机正转，若上限位行程开关动作后 这转角电机正转；在对码模式下 该键为机器地址 加1
下降：按该键，升降电机反转，若上限位行程开关动作后 这转角电机反转；在对码模式下 该键为机器地址 减1
组合键：按停止 和 上升 或下降 4S 进入地址设置 遥控对码模式，
